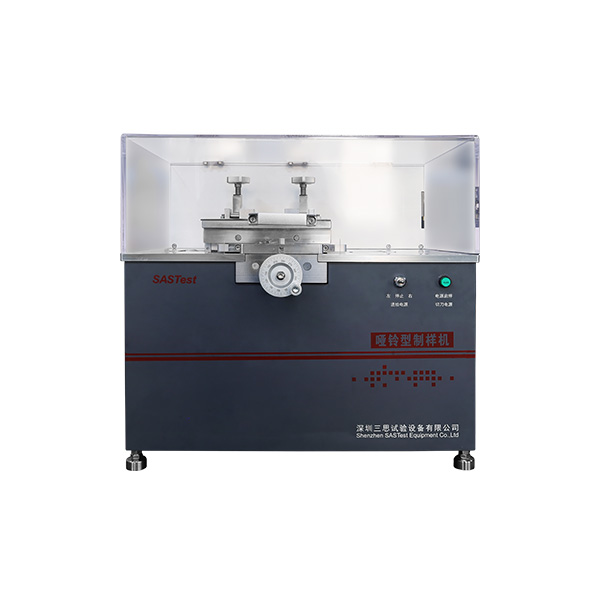

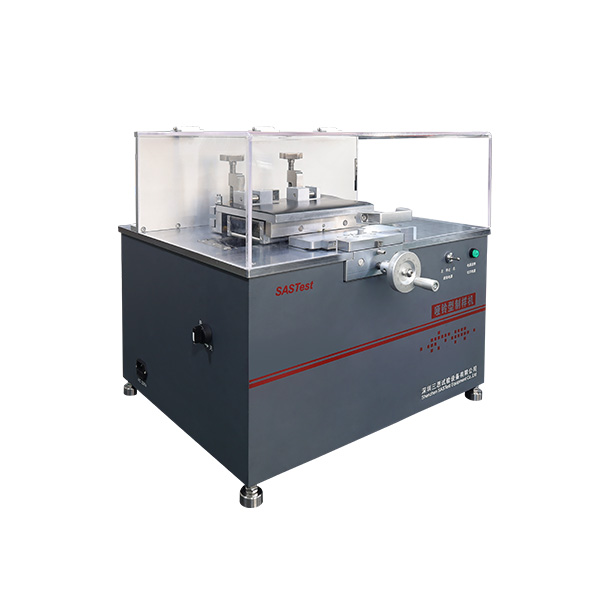

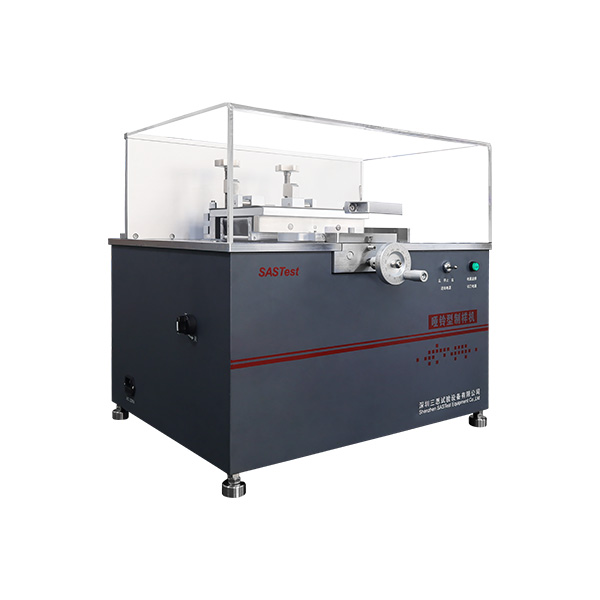

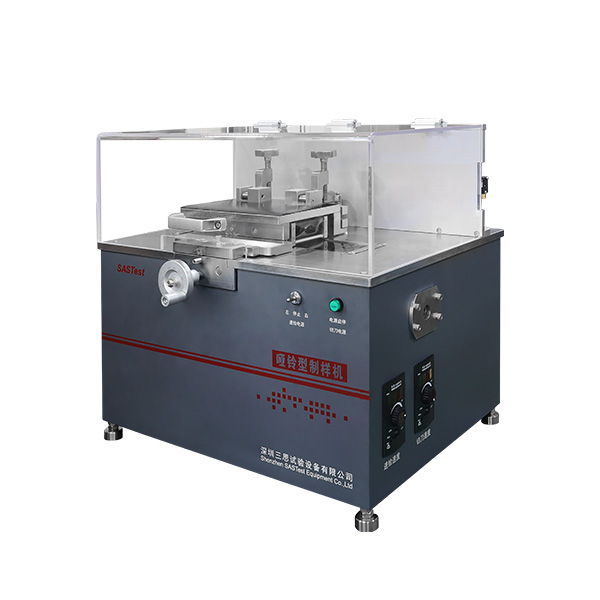

一、 設備名稱：啞鈴型制樣機

二、 型號：ZYJ1251

三、 設備說明：?jiǎn)♀徯椭茦訖C(jī)適用于制取各種非金屬管材或板材的啞鈴型拉伸試樣及維卡熱變形試樣。本機采用仿形加工原理，并結合機械傳動原理將螺紋旋轉運動轉變成直線運動，具有操作簡單、快速、方便且制得試樣標準、尺寸穩定等特點。試樣與刀具的相對位置可根據實際情況調節，試樣的形狀由相應的靠模板形狀控制，工作過程不受操作人員調動的影響，多次重復使用，不需要反復對刀，能得到用戶需要的試樣樣條；減少了工作時間的耗損和提高了操作的通用性、提高了工作效率、降低了加工成本；且在工作臺面上安裝有吸塵裝置，為工作人員提供了良好的工作環境。采用標準銑刀加工，刀具耐用，制得樣品邊緣平滑，無毛刺。是電子拉力萬能試驗機及維卡熱變形試驗機的理想配套產品。

四、 試樣滿足的標準：

1. GB/T 8804.1-2001 《熱塑性塑料管材——拉伸性能測定 第1部分：試驗方法總則》中規定的啞鈴型試樣(ⅠA型)

2. GB/T 8804.2-2001 《熱塑性塑料管材——拉伸性能測定 第2部分：硬聚氯乙烯（PVC—U）、氯化聚氯乙烯（PVC—C）和高抗沖聚氯乙烯（PVC—H1）管材》中規定的啞鈴型試樣(ⅠB型)

3. GB/T 8804.3-2001 《熱塑行塑料管材——拉伸性能測定 第3部分：聚烯烴類管材》中規定的啞鈴型試樣(Ⅱ型)

4. GB/T 1040-92《塑料拉伸性能試驗方法》中規定的啞鈴型試樣(ⅠA型、Ⅱ型)

5. GB/T 16865-1997 《變形鋁、鎂及其合金加工制品拉伸試驗用試樣》中厚大于3㎜小于10㎜的啞鈴型試樣(P1型)

6. 試樣總長≤170㎜，寬16～30㎜，3㎜≤厚≤25㎜的長條試樣

五、 設備主要參數：

1. 試樣最大厚度：25㎜

2. 電機轉速：n=1440r/min

3. 刀具直徑：25㎜

4. 主機電源：交流單相220V±10% 50Hz 0.5kW

5. 主機外形尺寸（長×寬×高）：約500㎜×450㎜×450㎜
